Применение водородной энергии

Integrated station

Интегрированные станции получения водорода и заправки водородом

Scene

Сценарий использования

Используются существующие сооружения, такие как развитые системы подачи метанола, сеть трубопроводов природного газа, фотоэлектрические электростанции, заправочные станции CNG и LNG и другие, для строительства или реконструкции интегрированной станции получения водорода и заправки водородом. Получение водорода и заправка водородом на станции позволяют исключить процесс транспортировки водорода, а также снизить затраты на получение, хранение и транспортировку водорода. Интегрированная станция получения водорода и заправки водородом является наилучшим решением для снижения цены на водород на выходе из пистолета для заправки водородом, чтобы реализовать преобразование водородной заправочной станции из коммерческой демонстрации в модель получения прибыли от коммерческой эксплуатации.

На станции производится водород, соответствующий стандартам по водороду для топливных элементов, в соответствии с сырьевыми ресурсами для производства водорода по месту строительства водородной заправочной станции; продуктовый водород сжимается до 20 МПа для хранения 1-й ступени, а затем сжимается до 45 МПа или 90 МПа и заправляется в транспортные средства на топливных элементах с помощью водородной заправочной колонки; в то же время на терминале хранения 1-й ступени предусмотрены прицепы с водородными трубками с заполнением водорода 20 МПа, чтобы обеспечить другие водородные заправочные станции водородом. Особенно подходящим является создание интегрированных станций получения водорода и заправки водородом в пригородах и дочерних водородных заправочных станций в городском районе, чтобы формировать комплексные дочерние и материнские водородные заправочные подстанции в том районе.

Form

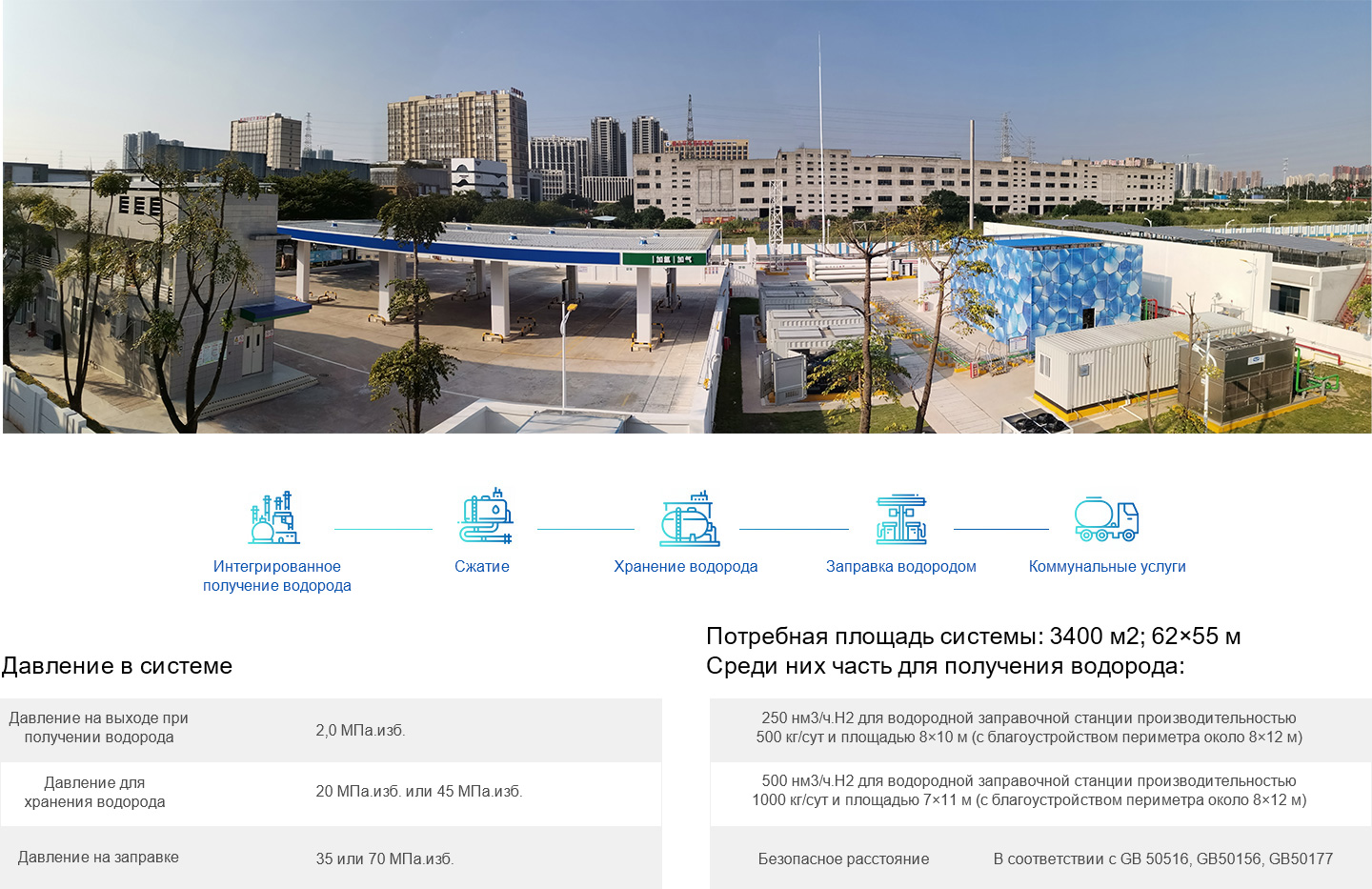

Состав системы

Давление в системе:

Давление в системе	2,0 МПа.изб.
Давление для хранения водорода	20 МПа.изб. или 45 МПа.изб.
Давление на заправке	35 или 70МПа.изб.

Потребная площадь системы: 3400 м²; 62×55 м:

250 нм3/ч.H2 для водородной заправочной станции производительностью 500 кг/сут и площадью 8×10 м (с благоустройством периметра около 8×12 м)
500 нм3/ч.H2 для водородной заправочной станции производительностью 1000 кг/сут и площадью 7×11 м (с благоустройством периметра около 8×12 м)
Безопасное расстояние	В соответствии с GB 50516, GB50156, GB50177

Advantage

Технические преимущества

Технические характеристики интегрированной технологии получения водорода

Оборудование для получения водорода является модульным и высоко интегрированным, а объем работ по монтажу на площадке небольшой.
Она занимает небольшую площадь, это позволяет реконструкцию интегрированной станции получения водорода и заправки водородом на основании оригинальной заправочной станции CNG.
Оборудование отличается большой общей высотой от установок получения водорода на традиционных заводах.
Оборудование имеет высокую степень автоматизации и низкое требование к вмешательству оператора.
Катализатор конверсии водяного пара, работающий в широком диапазоне температур и не содержащий хрома, и независимо исследованный и разработанный нашей компанией, имеет низкую температуру активации и хорошую активность; при этом он безвреден для окружающей среды благодаря рецепту без хрома; при этом он имеет широкий диапазон рабочих температур от 220 до 450 ℃; в процессе производства катализатора не используется серы, поэтому полученный водород легче соответствует требованиям транспортных средств на топливных элементах к водороду.
Технические характеристики компрессора

Используется мембранный компрессор, который не загрязняет водород, обеспечивает высокую чистоту водорода и соответствует требованиям к топливным элементам;
Мембранный компрессор подходит для работы при высоком соотношении давлений, а двухступенчатое сжатие может удовлетворить потребности хранения водорода и заправки под высоким давлением на водородной заправочной станции; компрессор имеет простое исполнение;
Компрессор имеет простое исполнение, легко монтируется на салазках и на площадке;Можно выбрать многие мембранные компрессоры отечественного производства, чтобы способствовать добротному развитию смежных отраслей китайской промышленности.
Технические характеристики оборудования для хранения водорода

Используется отечественная высококачественная группа баллонов высокого давления для хранения водорода с объемом на единицу 1 - 2 м3, которая обладает большой емкостью для хранения водорода и высокой надежностью;
Используется многоступенчатое хранение водорода, которое может быть разделено на 3 - 4 ступени в зависимости от потребности, и коэффициент использования объема группы баллонов для хранения водорода высокий.
Технические характеристики системы заправки водородом и охлаждения

Использование оборудования для заправки водородом отечественного производства квалификационных производителей обеспечивает точное измерение, автоматическую регулировку скорости заправки водородом, и безопасность высокой и процесс заправки водородом простым;
Охладитель установлен на салазках, занимает небольшую площадь, температура охлаждающей воды может регулироваться в диапазоне от -30 до 10 ℃, а область применения широкая.
Характеристики системы

Контейнер спроектирован с блочной конструкцией, и имеет высокую степень интеграции и занимает небольшую площадь.
Единая интеллектуальная система управления обеспечивает высокую степень автоматизации.
Операция является гибкой, и можно осуществлять режим ожидания во время получения водорода.
Реконструкция и расширение на основании существующих газозаправочных станций обеспечивают внедрение легким.
